Equipamiento de carga y descarga; y Elevación de Alapont
Catálogo técnico completo de soluciones industriales de alta resistencia mecánicamente optimizadas. Diseñados bajo estrictas normativas europeas para maximizar el rendimiento, la seguridad de los operarios y el aislamiento térmico en muelles de carga.
Solicitar Estudio Técnico1. Rampas Niveladoras y Muelles de Carga
Sistemas mecánicos e hidráulicos de compensación de altura diseñados bajo la norma UNE-EN 1398. Estructuras de acero de alta torsión preparadas para tráficos pesados continuos de carretillas y transpaletas.
Subir Imagen Aquí

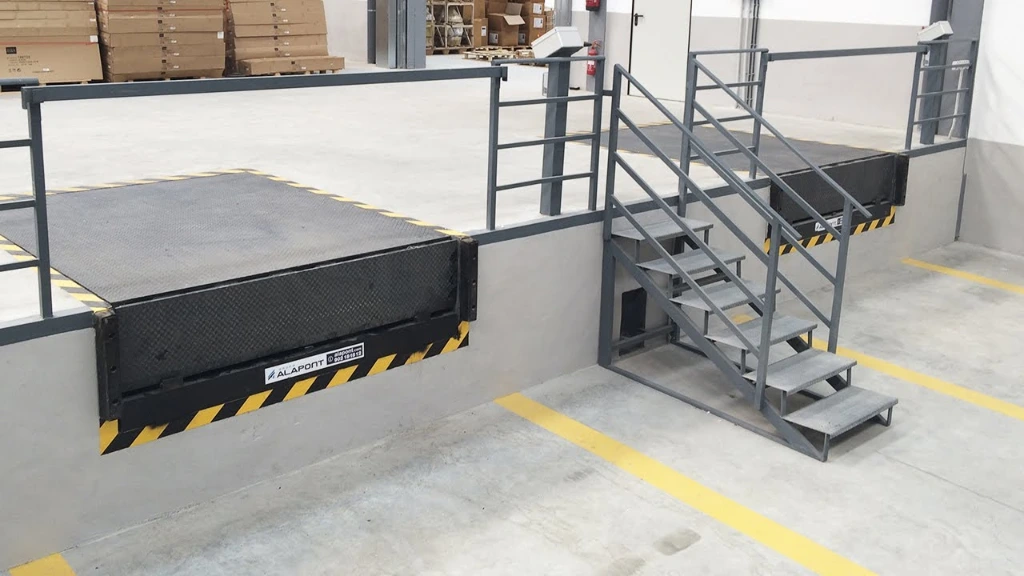

Rampa niveladora hidráulica de labio abatible Alapont (Modelo RH11) instalada en foso estándar.
Rampa Hidráulica con Labio Abatible
La solución robusta y estándar para la mayoría de muelles logísticos. Cuenta con un cilindro hidráulico central para la elevación de la plataforma y un cilindro secundario para la apertura automática del labio basculante de acero. Su diseño con chapa lagrimada evita deslizamientos accidentales.
Especificaciones e Integración:
- Capacidad de carga nominal: 60.000 N (6 Toneladas dinámicas) y 15.000 N (15 Toneladas).
- Material: Labio en acero estructural con bisagras autolimpiantes.
- Seguridad: Válvula paracaídas de bloqueo de emergencia en el cilindro principal y faldones laterales anticizallamiento.
Subir Imagen Aquí

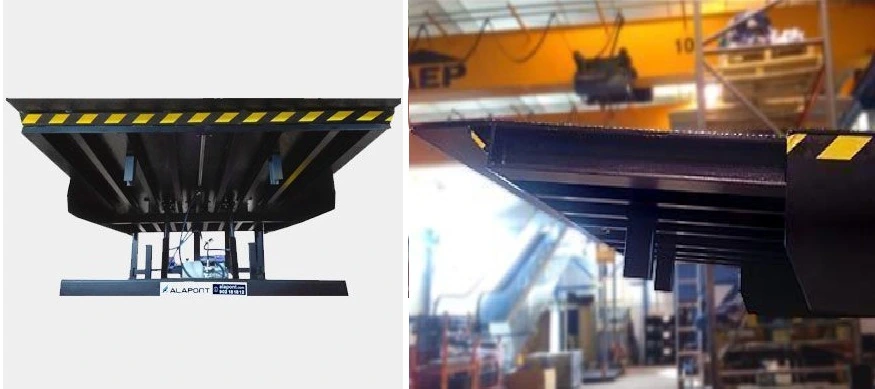

Rampa de labio telescópico Alapont (Modelo RH21/RH31) extendiéndose milimétricamente dentro de un camión.
Rampa Hidráulica con Labio Telescópico
Diseñada específicamente para muelles que exigen una precisión absoluta en el posicionamiento o un aislamiento térmico total. El labio móvil se desliza horizontalmente de forma telescópica, permitiendo apoyarlo en la caja del camión con total exactitud, aprovechando al máximo la superficie de carga útil del vehículo.
Especificaciones e Integración:
- Longitud del labio extendido: Extensión variable de 500 mm a 1000 mm.
- Especialidad: Idónea para instalaciones empotradas en "foso tipo Box" o fosos avanzados que requieran sellado térmico perimetral bajo muelle.
- Control: Cuadro eléctrico con pulsador continuo para avance y retroceso del labio.
Subir Imagen Aquí

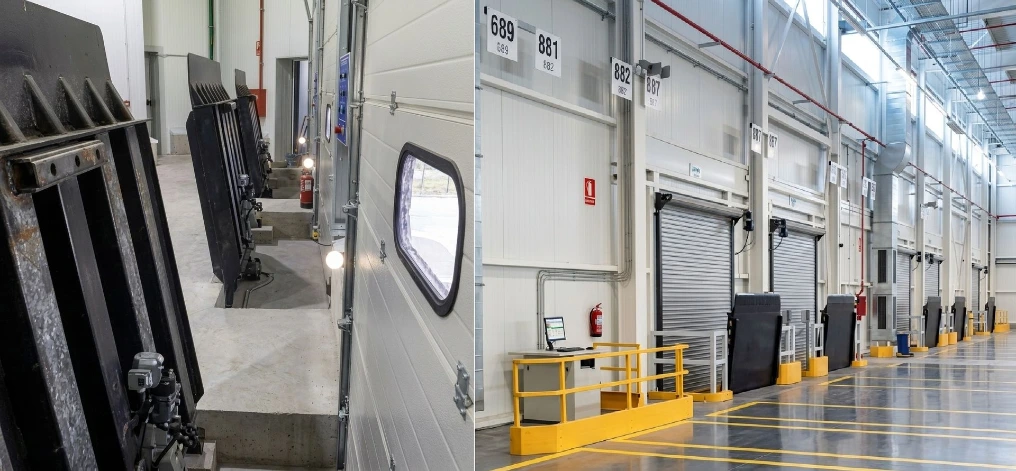

Muelle de carga de almacenamiento vertical Alapont con labio fijo en posición de reposo.
Rampa Vertical con Labio Fijo
La solución perfecta para almacenes de atmósfera controlada y cadena de frío (alimentario y farmacéutico). Al guardarse en posición vertical en el interior de la nave, permite cerrar por completo la puerta seccional industrial hasta el suelo, rompiendo los puentes térmicos y reduciendo el consumo eléctrico de refrigeración. Las puertas del camión se abren desde el interior una vez el muelle está sellado herméticamente.
Especificaciones e Integración:
- Capacidad de carga dinámica: Opciones de 6.000 kg o reforzada de 15.000 kg. Estructura estable con chapa lagrimada antideslizante soportada por 8 viguetas UPN.
- Grupo hidráulico de alta presión: Motor de 1,1 kW (1,5 CV) a 170 bar con sistema estanco de protección contra polvo, suciedad y humedad.
- Seguridad Certificada (UNE-EN 1398): Válvula paracaídas de bloqueo de emergencia en el cilindro principal, sensor de posicionamiento automático continuo para absorber el balanceo del camión y zócalos laterales guarda pies de protección.
- Acabados anticorrosión: Lacado al polvo industrial Negro RAL 9005. Opciones premium con imprimación de Zinc microtexturizada, acero inoxidable o galvanizado en caliente.
Subir Imagen Aquí

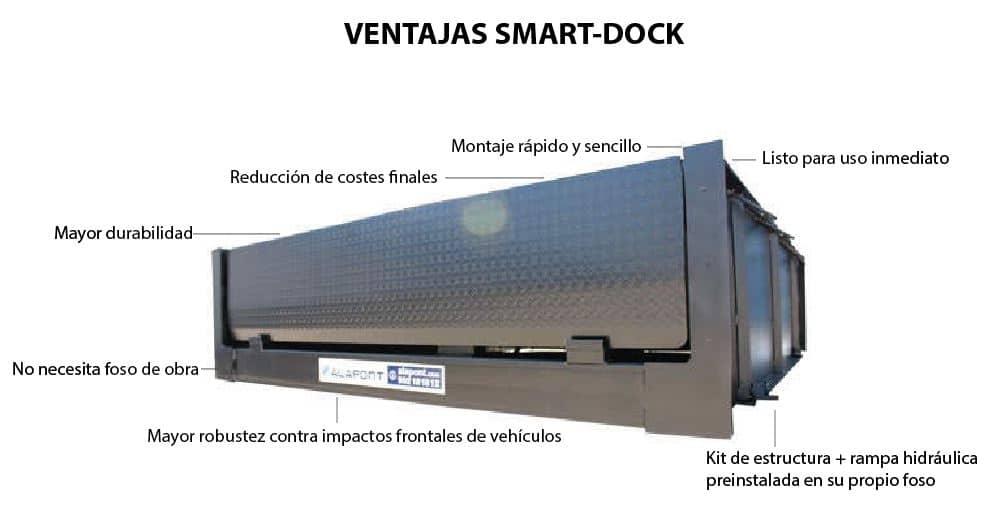

Plataforma Smart-Dock de Alapont con cajón de encofrado integrado para muelles sin foso previo.
Plataforma Integrada Smart-Dock
La solución de ingeniería avanzada que revoluciona el diseño de nuevas zonas de carga en naves industriales. Al incorporar un cajón de encofrado metálico autoportante que viene de fábrica con la rampa preinstalada y todo el cableado listo para su funcionamiento, se elimina la necesidad de construir un foso tradicional mediante obra civil compleja. Minimiza drásticamente los errores humanos de ejecución en solera y reduce al mínimo los tiempos de montaje.
Especificaciones e Integración:
- Capacidades industriales altas: Configuraciones dinámicas de 6.000 kg, 15.000 kg y hasta 20.000 kg dinámicos para tráfico pesado.
- Estructura reforzada: Plataforma fabricada en acero lagrimado con base reforzada mediante 10 viguetas IPN 100 de alta durabilidad.
- Maniobra y Control Integrado: Cuadro eléctrico inteligente a 24V (IP55) dotado de seta de parada de emergencia y secuenciación personalizable (rampa, puerta, abrigo y semáforo).
- Resistencia ambiental total: Operativa certificada para rangos térmicos extremos desde -20 °C hasta +50 °C.
Subir Imagen Aquí

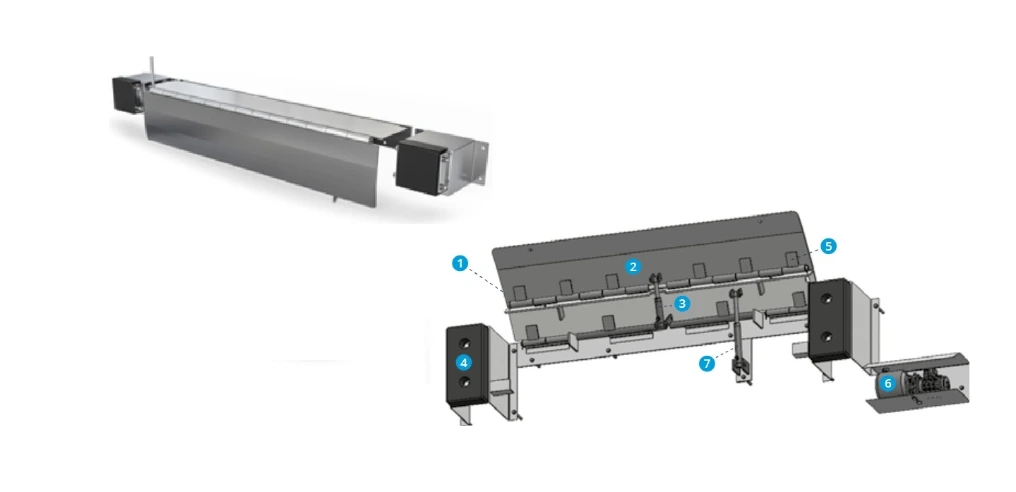

Instalación exterior de Mini-Dock Alapont (Hidráulico o Mecánico) anclado al filo del andén.
Mini-Docks Hidráulicos y Mecánicos
La alternativa ideal, rápida y de coste optimizado para muelles con espacios reducidos o proyectos de renovación donde no es viable una rampa unconventional. Se instalan directamente sobre el filo del andén del muelle actual, evitando excavaciones e intervenciones estructurales de obra civil. Provistos de serie con un labio abatible fresado y plegado a 5º para una transición suave y continua con la base del remolque.
Especificaciones e Integración:
- Dos variantes operativas: Modelos Hidráulicos con grupo motor estanco de 1,1 kW o modelos Mecánicos asistidos mediante palanca de manejo exterior y resortes de gas compensados de fácil tiro a 90º.
- Capacidad y Resistencia: Carga dinámica de 6.000 kg a 15.000 kg, montados sobre plataformas con un mínimo de 10 viguetas estructurales internas.
- Amortiguación integrada: Incluyen de serie dos topes masivos de caucho de alta resistencia (250x500x80 mm) para absorber el impacto del camión.
- Requisito crítico de montaje: Exige la colocación soldada de un ángulo metálico estructural de 100x100x10 mm en el borde del hormigón del muelle.
2. Abrigos Industriales para Muelles de Carga
Sistemas perimetrales de estanqueidad. Crean un túnel protector entre la nave industrial y la caja del camión, aislando la zona de operaciones de las corrientes de aire, la lluvia y los contaminantes exteriores.
Subir Imagen Aquí
Abrigo retráctil Alapont con sus lonas de PVC reforzadas acopladas al camión.
Abrigo de Muelle Retráctil
El estándar de máxima flexibilidad y resistencia para muelles industriales convencionales. Cuenta con un chasis perimetral articulado deformable montado sobre brazos pantográficos. Si un camión retrocede de forma desalineada e impacta contra el abrigo, la estructura se pliega hacia atrás absorbiendo el golpe sin sufrir roturas estructurales, volviendo a su posición inicial automáticamente al salir el vehículo.
Especificaciones e Integración:
- Material de las lonas: Doble tejido de poliéster reforzado con recubrimiento de PVC de alta tenacidad y bandas reflectantes de ayuda al guiado.
- Resistencia mecánica: Chasis de acero galvanizado anticorrosión de alta durabilidad.
Subir Imagen Aquí

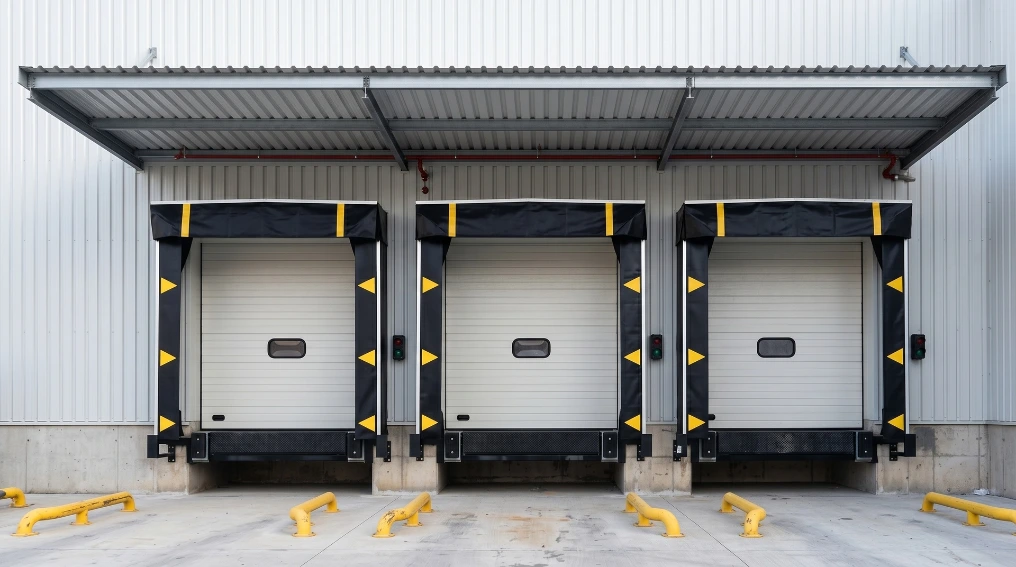

Abrigo hinchable Alapont (Modelo Airbag) inflando sus cojines de aire alrededor del camión.
Abrigo Hinchable de Alta Presión (Airbag / Plus)
La excelencia en estanqueidad térmica para naves frigoríficas o almacenes de atmósfera controlada. Una vez el camión está posicionado en el muelle, una turbina eléctrica infla de forma rápida unos cojines neumáticos flexibles de gran volumen que abrazan herméticamente el contorno de la caja del camión, ofreciendo un sellado neumático absoluto sin fisuras.
Especificaciones e Integración:
- Automatización: Sincronizado opcionalmente con la apertura de la puerta seccional o la lógica del semáforo del muelle.
- Material: Cojines fabricados con tejido de cordura ultrarresistente al desgarro y la fricción del camión.
Subir Imagen Aquí

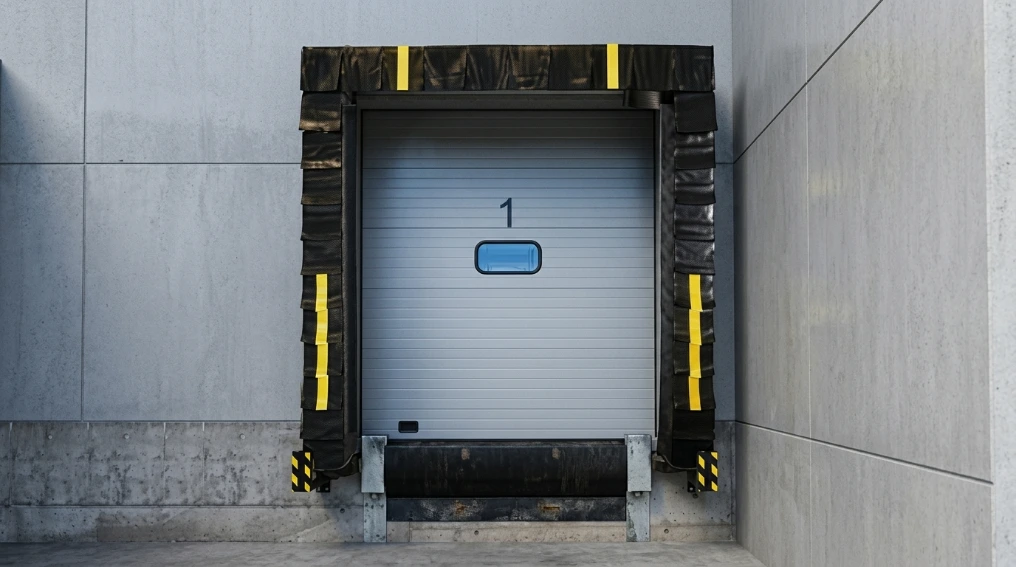

Abrigo de cojines espumados fijos Alapont comprimiéndose contra la trasera de un camión frigorífico.
Abrigos de Cojines Espumados
Ideales para muelles donde la flota de camiones es altamente homogénea en dimensiones y las exigencias de refrigeración son severas (congelados directos a -20ºC). Consiste en bloques de espuma de poliuretano de alta densidad forrados de lona técnica que actúan como almohadillas fijas contra las que el camión presiona directamente al recular, bloqueando cualquier fuga de aire frío.
Especificaciones e Integración:
- Especialidad: Instalaciones de logística de congelación extrema, túneles de frío y centrales hortofrutícolas.
- Durabilidad: Almohadillas con ranuras de descompresión de aire interiores para evitar roturas por sobrepresión.
3. Plataformas Elevadoras e Industriales de Gran Tonelaje
Mesas elevadoras hidráulicas de diseño reforzado destinadas a salvar barreras arquitectónicas de planta, realizar cargas directas desde el suelo o integrarse en líneas de producción continuas automatizadas.
Subir Imagen Aquí

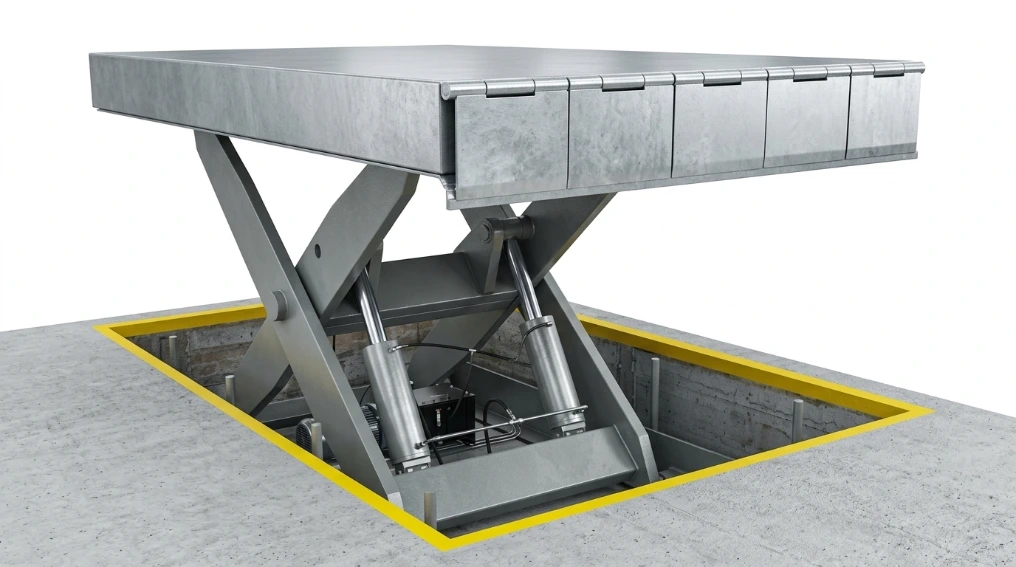

Mesa elevadora de tijera simple Alapont levantando un palé pesado en línea de producción.
Mesas Elevadoras de Tijera Simple
La solución robusta por excelencia para movimientos verticales pesados en almacenes o finales de línea productiva. Su estructura de pantógrafo de un solo nivel accionada por cilindros hidráulicos de alta presión ofrece una base de carga con una estabilidad geométrica impecable, impidiendo oscilaciones de la mercancía durante la elevación.
Especificaciones e Integración:
- Capacidad de Elevación: Configuraciones estándar y a medida capaces de elevar desde 1.000 kg hasta 10.000 kg (10 Toneladas).
- Seguridad Perimetral: Marco de aluminio perimetral de seguridad antipinzamiento (antichoque) debajo de la mesa que detiene el descenso instantáneamente ante cualquier obstrucción.
Subir Imagen Aquí

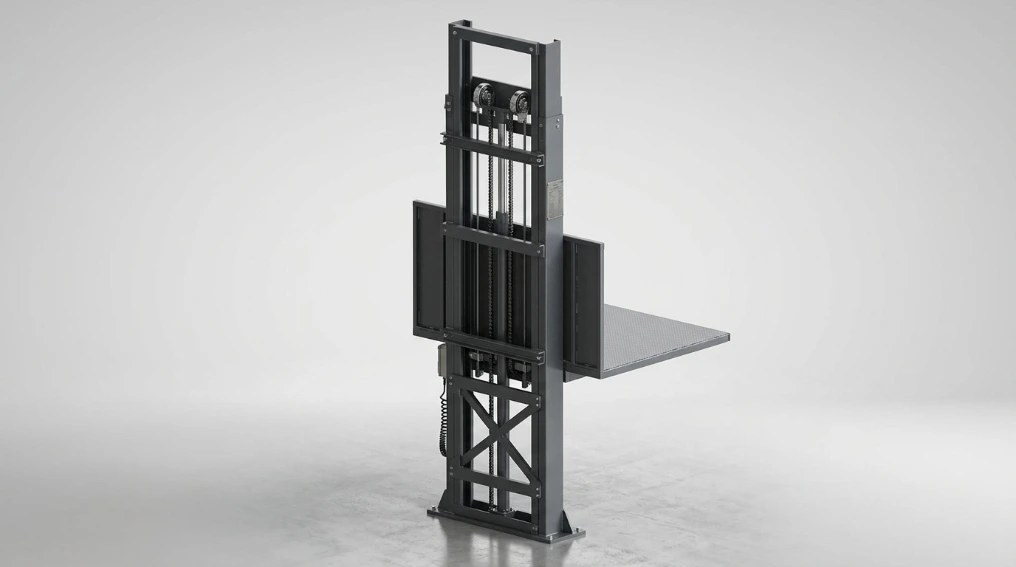

Elevador montacargas industrial Alapont de columnas guiadas comunicando dos plantas de estructura metálica.
Montacargas Industriales de Columnas Guiadas
Sistemas puros de elevación vertical destinados al transporte exclusivo de mercancías entre diferentes niveles o plantas de una fábrica. Guiados mediante perfiles de acero estructural laminado en frío de alta resistencia y accionados por un grupo hidráulico de alta tracción por cables o cadenas reforzadas, garantizan un movimiento suave e inalterable.
Especificaciones e Integración:
- Arquitectura: Modelos de 1 columna para cargas ligeras/intermedias o de 2 columnas enfrentadas/adyacentes para grandes volúmenes y paletización pesada.
- Integración B2B: Cerramientos perimetrales de malla obligatorios con puertas enclavadas eléctricamente integrables en la lógica de seguridad de Odoo SAT.
4. Accesorios de Seguridad y Suministros Críticos de Muelle
Componentes perimetrales homologados indispensables para cumplir con las normativas vigentes de prevención de riesgos, evitar accidentes severos de atropello o caídas en la zona de maniobra del camión.
Subir Imagen Aquí

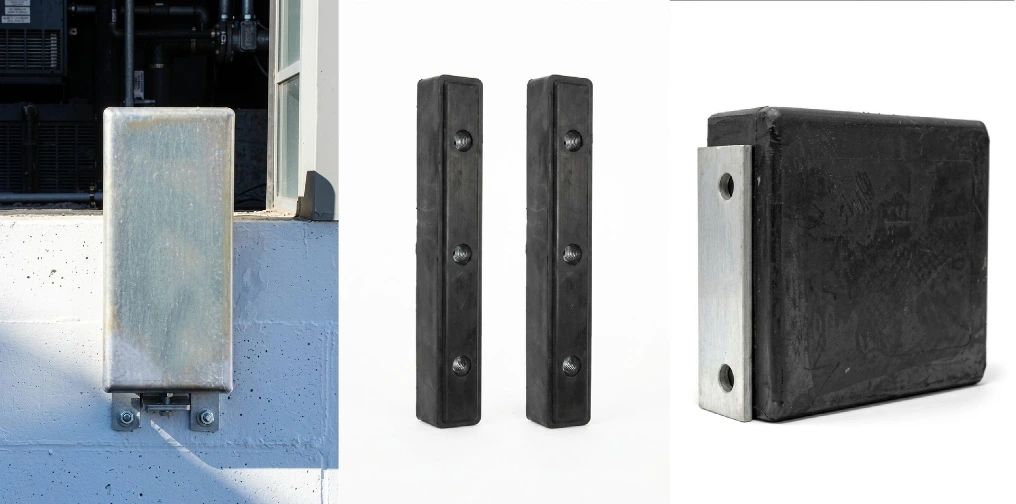

Detalle de topes amortiguadores de goma reforzada y placas metálicas Alapont instalados en el frente del muelle.
Topes de Protección Amortiguadores
Piezas de alta ingeniería de absorción de impactos colocadas en el frontal de la obra civil del muelle. Absorben la descomunal energía cinética del camión de gran tonelaje cuando retrocede marcha atrás para aproximarse a la rampa. Protegen tanto el hormigón de la fachada como el chasis del propio vehículo, evitando grietas estructurales destructivas.
Especificaciones e Integración:
- Gama disponible: Topes de goma de alta resiliencia vulcanizada, topes de poliuretano de alta absorción y topes dinámicos móviles con carcasas de acero antidesgaste (ideales para camiones suspendidos por aire).
Subir Imagen Aquí
Calzo de rueda inteligente Alapont conectado por cable al semáforo exterior LED Rojo/Verde.
Calzos Electrónicos de Rueda y Semáforos Inteligentes
Un sistema de seguridad activa inteligente interconectado. El calzo técnico de alta resistencia dispone de un sensor de presencia óptico o mecánico en su base. Al encajarse firmemente en la rueda del camión, envía una señal eléctrica instantánea al cuadro de mandos interior que activa el semáforo LED exterior en ROJO (indicando al camionero que no se mueva) y habilita interiormente el permiso eléctrico para poder abrir la puerta seccional y operar la rampa.
Especificaciones e Integración:
- Lógica B2B: Automatización total contra despistes humanos de los operarios del muelle.
- Componentes: Semáforos industriales LED IP65 de alta visibilidad resistentes al agua y climas severos.
Subir Imagen Aquí
Foco de muelle industrial LED de alta iluminación montado sobre brazo articulado doble.
Focos de Iluminación para Interior de Camión
Proporcionan una iluminación clara, focalizada y directa dentro del remolque del camión durante los procesos continuos de carga y descarga, eliminando las zonas de sombra peligrosas. Su brazo articulado doble permite orientar el haz de luz exactamente donde el operario de la transpaleta o carretilla lo necesita.
Especificaciones e Integración:
- Iluminación eficiente: Tecnología LED antichoque de alta potencia y bajo consumo energético.
- Estructura protectora: Fabricados con carcasas robustas y rejillas protectoras metálicas de seguridad contra impactos accidentales de la mercancía.
Subir Imagen Aquí

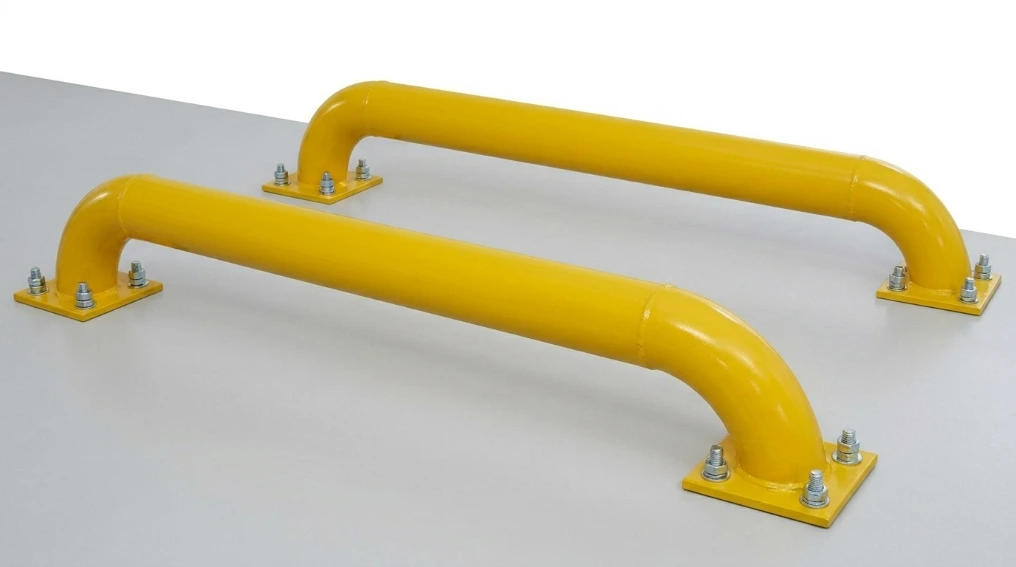

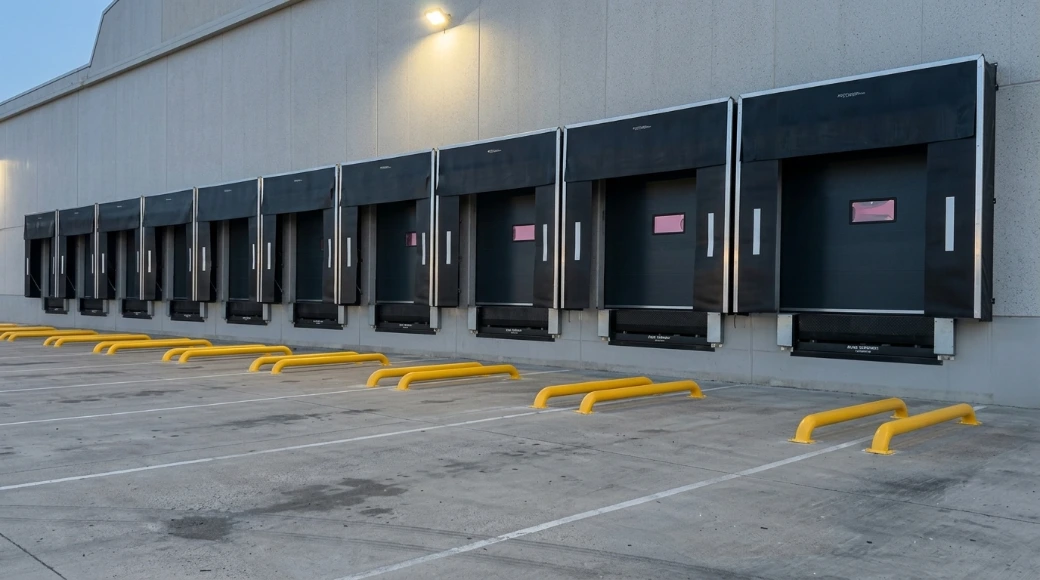

Guías de muelle metálicas de tubo de acero curvado fijadas sobre la solera de la pista exterior.
Guías de Tubo para Centrado de Camiones
Elementos masivos de acero fijados mecánicamente de forma rígida sobre la pista exterior del andén. Canalizan de forma física las ruedas del camión durante la maniobra de marcha atrás, obligando al vehículo a centrarse perfectamente respecto a la rampa niveladora y al abrigo retráctil, evitando costosos daños estructurales por colisiones desviadas.
Especificaciones e Integración:
- Construcción pesada: Tubos masivos de acero estructural curvado de gran diámetro (Ø 114 mm o superior).
- Visibilidad y protección: Tratamiento completo de galvanizado en caliente para exteriores y acabado lacado en amarillo tráfico de alta visibilidad industrial.
Subir Imagen Aquí
Bolardos de protección de acero industrial instalados en las esquinas de protección de la puerta del muelle.
Bolardos de Seguridad Perimetral e Impacto
Postes estructurales de alta resistencia diseñados para proteger las esquinas críticas de las puertas seccionales, las guías, los abrigos y las fachadas de la nave frente a impactos de camiones o carretillas elevadoras en movimiento. Actúan como una barrera física infranqueable que absorbe la energía del choque protegiendo la infraestructura.
Especificaciones e Integración:
- Estructura de alta absorción: Núcleo de acero reforzado rellenable de hormigón para maximizar la resistencia al impacto masivo.
- Montaje rígido: Opciones de fijación mediante placa base con tacos de expansión mecánicos de alta tracción o mediante empotramiento directo en solera. Provistos de pintura reflectante para máxima visibilidad nocturna.
